Våglödning PCB Montering

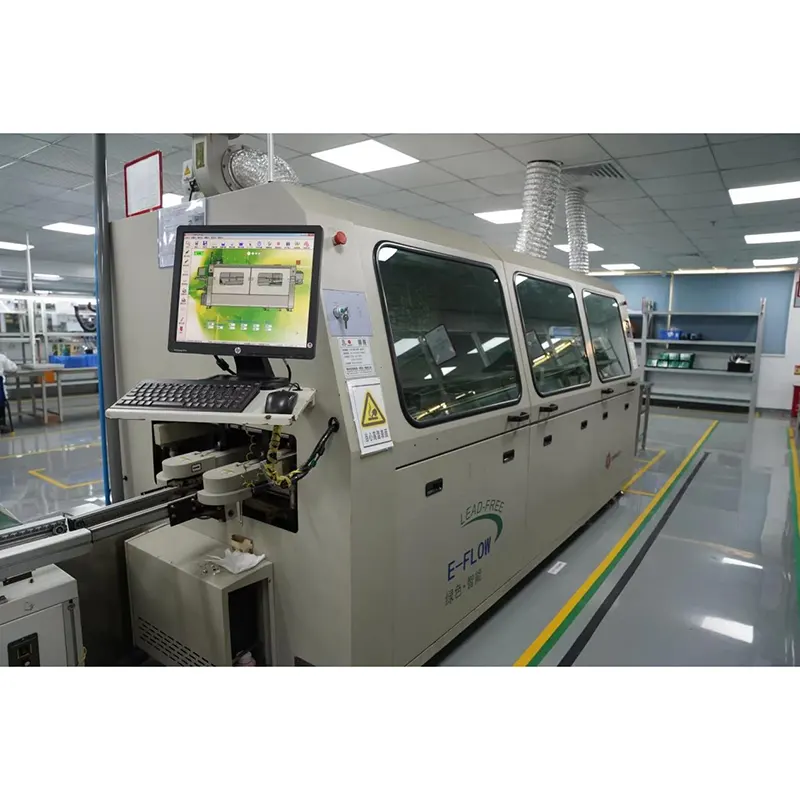

Hitech Wave Soldering PCB Assembly är en annan metod som används vid tillverkning av Printed Circuit Board Assembly (PCBA). Det är en genomgående lödningsprocess som innebär att PCB-enheten förs över en våg av smält lod. Processen används för att skapa en permanent skarv mellan de genomgående komponenterna och kretskortet. Vågen av smält lod skapas genom att värma upp en kruka med lod till en specifik temperatur och sedan pumpa lodet över en våggenerator. PCB-enheten förs sedan över vågen, som täcker de genomgående hålkomponenterna i lod, vilket skapar en permanent fog.

Våglödning är en mycket exakt process som möjliggör skapandet av högkvalitativa och pålitliga PCBA:er. Det är särskilt effektivt för PCB-enheter med genomgående hålkomponenter, eftersom det säkerställer att lodet når komponentens undersida, vilket skapar en stark och pålitlig fog. Våglödning möjliggör också skapandet av högvolym PCBA, vilket gör det till ett viktigt verktyg i tillverkningsprocessen.

Sammanfattningsvis är våglödning en kritisk process vid tillverkningen av tryckta kretskort. Det är en genomgående lödningsprocess som skapar en permanent skarv mellan de genomgående hålkomponenterna och kretskortet. Processen är mycket exakt, vilket möjliggör skapandet av högkvalitativa och pålitliga PCBA:er. Våglödning är särskilt effektiv för PCBA med stora volymer med genomgående hålkomponenter och är ett viktigt verktyg i tillverkningsprocessen.
